Descripción

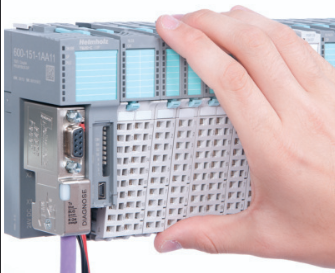

Los módulos digitales TB20 de Helmholz entregan entradas, salidas y combinaciones de ambas para estaciones de E/S remotas en riel DIN. Cada módulo se compone de un módulo base, un módulo electrónico y un conector frontal; se entrega armado, listo para instalar, y un sistema de traba lo fija al riel con contacto eléctrico confiable. Un código mecánico evita insertar un módulo electrónico en la base equivocada.

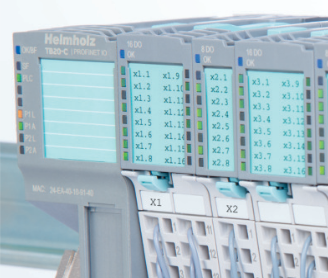

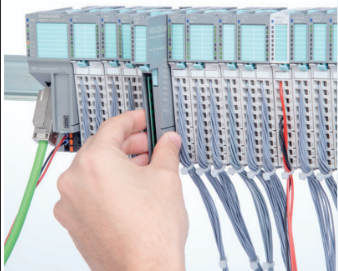

Los módulos se cambian en caliente con el resto de la estación en operación, lo que reduce los tiempos de detención. Cada canal tiene su LED junto al borne y una tira de rotulación que se imprime en impresora láser desde TB20 ToolBox, así la señal, el borne y el LED quedan identificados sin ambigüedad.
Hay módulos de 2 a 16 canales: entradas de 24 VDC (positivas, a GND o para sensores de 3 hilos) y de 110–230 VAC, salidas de 24 VDC de 0,3 a 2 A, salidas High Feature con diagnóstico por canal, salidas a relé y módulos mixtos. Se conectan a cualquiera de los acopladores de bus TB20 y se combinan con los módulos analógicos TB20.
Características
- Entradas 24 VDC tipo 2 (PNP), a GND (NPN) o para sensores de 3 hilos; entradas 110–230 VAC tipo 1
- Salidas 24 VDC de 0,5 A y 2 A (PNP) o 0,3 A (NPN), protegidas contra cortocircuito
- Salidas High Feature de 0,7 A con diagnóstico por canal: tensión de carga, cortocircuito y sobretemperatura
- Salidas a relé conmutado de 5 A hasta 230 VAC
- Módulos mixtos de 4 + 4 y 8 + 8 canales
- Diseño de tres partes con código mecánico y cambio en caliente
- LED por canal y rotulación imprimible desde TB20 ToolBox
- Módulos de 14 o 25 mm de ancho; 0 a +60 °C; IP20, CE y UL
Módulos digitales TB20 disponibles
| Código | Tipo | Canales | Tensión | Característica | Ancho |
|---|---|---|---|---|---|
| 600-210-0AD01 | Entrada | 4 | 24 VDC | Tipo 2, lectura positiva (PNP) | 14 mm |
| 600-210-0AH01 | Entrada | 8 | 24 VDC | Tipo 2, lectura positiva (PNP) | 14 mm |
| 600-210-0AP21 | Entrada | 16 | 24 VDC | Tipo 2, lectura positiva (PNP) | 25 mm |
| 600-210-0DH01 | Entrada | 8 | 24 VDC | Lectura a GND (NPN) | 14 mm |
| 600-210-0DP21 | Entrada | 16 | 24 VDC | Lectura a GND (NPN) | 25 mm |
| 600-210-0CC01 | Entrada | 3 | 24 VDC | Conexión directa de sensores de 3 hilos | 14 mm |
| 600-210-0CF21 | Entrada | 6 | 24 VDC | Conexión directa de sensores de 3 hilos | 25 mm |
| 600-211-0BD01 | Entrada | 4 | 110–230 VAC | Tipo 1, neutro por canal, aislada entre canales | 14 mm |
| 600-211-0BH21 | Entrada | 8 | 110–230 VAC | Tipo 1, neutro por canal, aislada entre canales | 25 mm |
| 600-220-0AD01 | Salida | 4 | 24 VDC | 0,5 A, positiva (PNP), protegida contra cortocircuito | 14 mm |
| 600-220-0AH01 | Salida | 8 | 24 VDC | 0,5 A, positiva (PNP), protegida contra cortocircuito | 14 mm |
| 600-220-0AP21 | Salida | 16 | 24 VDC | 0,5 A, positiva (PNP), protegida contra cortocircuito | 25 mm |
| 600-220-0DH01 | Salida | 8 | 24 VDC | 0,3 A, a GND (NPN) | 14 mm |
| 600-220-0DP21 | Salida | 16 | 24 VDC | 0,3 A, a GND (NPN) | 25 mm |
| 600-220-7AD01 | Salida | 4 | 24 VDC | 0,7 A, High Feature: diagnóstico por canal | 14 mm |
| 600-220-7AH01 | Salida | 8 | 24 VDC | 0,7 A, High Feature: diagnóstico por canal | 14 mm |
| 600-220-7AP21 | Salida | 16 | 24 VDC | 0,7 A, High Feature: diagnóstico por canal | 25 mm |
| 600-220-0BB01 | Salida | 2 | 24 VDC | 2 A, positiva (PNP) | 14 mm |
| 600-220-0BD01 | Salida | 4 | 24 VDC | 2 A, positiva (PNP) | 14 mm |
| 600-222-0AB01 | Salida relé | 2 | Hasta 230 VAC | Relé conmutado, 5 A, aislado entre canales | 14 mm |
| 600-222-0AD21 | Salida relé | 4 | Hasta 230 VAC | Relé conmutado, 5 A, aislado entre canales | 25 mm |
| 600-230-0AH01 | Entrada / salida | 4 + 4 | 24 VDC | Entradas tipo 2; salidas 0,5 A PNP | 14 mm |
| 600-230-0AP21 | Entrada / salida | 8 + 8 | 24 VDC | Entradas tipo 2; salidas 0,5 A PNP | 25 mm |
Sistema TB20: cada módulo se entrega completo (módulo base, módulo electrónico y conector frontal), con cambio en caliente, IP20, 0 a +60 °C, CE y UL. Los módulos TB20 no se pueden combinar con sistemas de E/S de otros fabricantes.
