Descripción

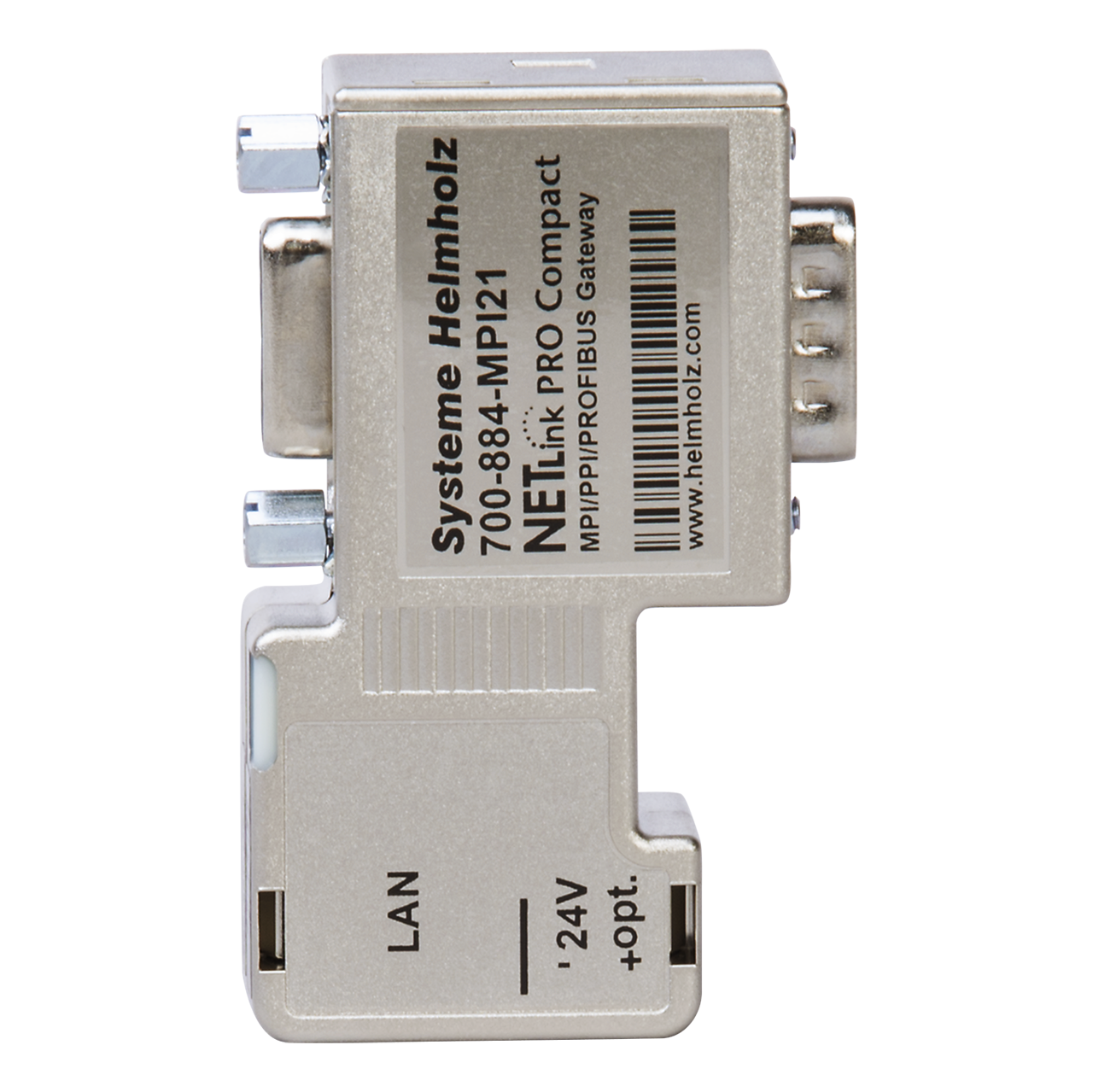

El NETLink PRO Compact de Helmholz es un adaptador Ethernet para programar, configurar, visualizar y dar mantenimiento remoto a PLC S7 por MPI/PROFIBUS. Tiene formato de conector: se enchufa directamente en la interfaz MPI/PROFIBUS del PLC o en cualquier estación del bus, y su puerto PG integrado permite conectar otro equipo.
Se alimenta desde la CPU o, opcionalmente, con una fuente externa de 24 VDC. Admite hasta 16 conexiones TCP y 32 conexiones MPI/PROFIBUS, a velocidades de 9,6 kbit/s a 12 Mbit/s con detección automática. La conexión Ethernet usa cualquier cable Cat-5 estándar, con tramos de hasta 100 m.
La interfaz web integrada permite configurar, diagnosticar y proteger el equipo, incluyendo protección de escritura del PLC. Con el software gratuito SHTools se actualiza el firmware de forma automática.
Características
- Adaptador Ethernet–MPI/PROFIBUS en formato de conector, con puerto PG
- Ethernet 10/100 Mbit/s (RJ45); MPI/PPI/PROFIBUS hasta 12 Mbit/s, RS-485 aislada
- Hasta 16 conexiones TCP y 32 conexiones MPI/PROFIBUS
- Protocolos FDL y RFC 1006; comunicación CPU a CPU
- Interfaz web para configuración y diagnóstico; DHCP
- Funciones de seguridad para el acceso TCP/IP y protección de escritura del PLC
- Alimentación desde la CPU o externa 24 VDC (18–30 VDC)
- Temperatura de operación de 0 a +60 °C; IP20, CE
