Descripción
Los módulos analógicos TB20 de Helmholz cubren entradas de corriente, voltaje, RTD y termopar, y salidas de corriente y voltaje, para armar estaciones de E/S remotas en riel DIN. Cada módulo se entrega completo, con módulo base y conector frontal, y se puede cambiar en caliente con la estación en operación.
Hay versiones de 2, 4 y 8 canales, con resolución de 12 o 16 bit y modelos con aislamiento galvánico entre canales. Los rangos, la supresión de interferencias (10, 50, 60 o 400 Hz), las alarmas de diagnóstico y de valor límite y la detección de corte de cable se configuran por canal desde la herramienta de ingeniería o con TB20 ToolBox. El valor se entrega en formato SIMATIC S7 o S5.
Se conectan a cualquiera de los acopladores de bus TB20 y se combinan con los módulos digitales TB20 en la misma estación.
Características
- Entradas de corriente (0/4–20 mA, ±20 mA), voltaje (hasta ±10 V o ±24 V), RTD y termopar
- Salidas de corriente 0/4–20 mA y de voltaje ±10 V, 0–10 V y 1–5 V
- 2, 4 u 8 canales; resolución de 12 o 16 bit
- Versiones con aislamiento galvánico entre canales
- Detección de corte de cable, alarmas de diagnóstico y de valor límite por canal
- RTD en 2, 3 o 4 hilos; termopares con compensación de unión fría interna, externa o por datos de proceso
- Cambio en caliente; módulos de 14 o 25 mm de ancho
- Temperatura de operación de 0 a +60 °C; IP20, CE y UL
Módulos analógicos TB20 disponibles
| Código | Tipo | Canales | Rangos | Resolución | Aislamiento | Ancho |
|---|---|---|---|---|---|---|
| 600-250-4AB01 | Entrada corriente | 2 | 0/4–20 mA, ±20 mA | 12 bit | No | 14 mm |
| 600-250-4AD01 | Entrada corriente | 4 | 0/4–20 mA, ±20 mA | 12 bit | No | 14 mm |
| 600-250-7BB01 | Entrada corriente | 2 | 0/4–20 mA, ±20 mA | 16 bit | Sí, entre canales | 14 mm |
| 600-250-7BD01 | Entrada corriente | 4 | 0/4–20 mA, ±20 mA | 16 bit | Sí, entre canales | 14 mm |

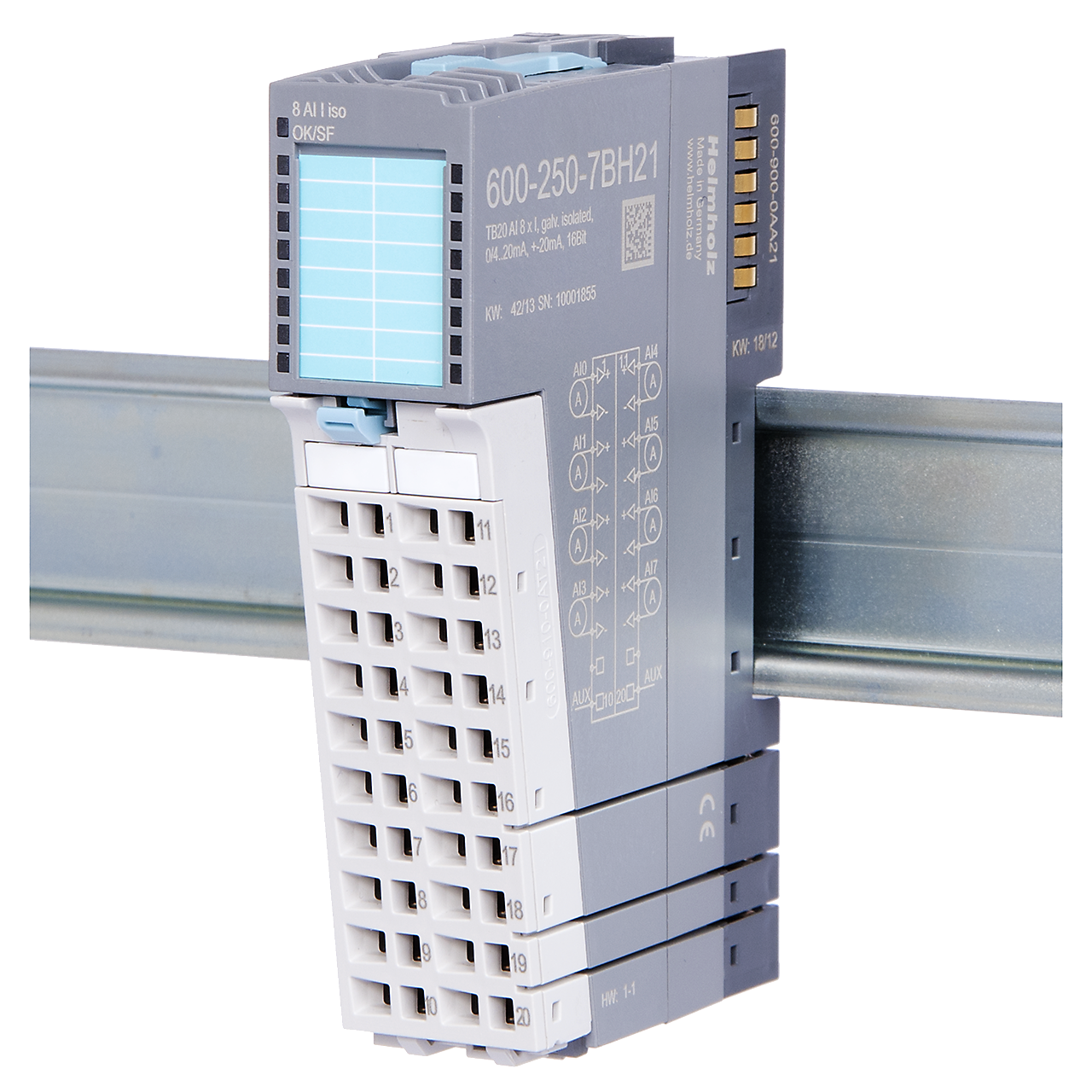

| 600-250-7BH21 | Entrada corriente | 8 | 0/4–20 mA, ±20 mA | 16 bit | Sí, entre canales | 25 mm |
| 600-252-4AB01 | Entrada voltaje | 2 | 0–10 V, 1–5 V, ±10 / ±5 / ±2,5 V | 12 bit | No | 14 mm |
| 600-252-4AD01 | Entrada voltaje | 4 | 0–10 V, 1–5 V, ±10 / ±5 / ±2,5 V | 12 bit | No | 14 mm |
| 600-252-7BB01 | Entrada voltaje | 2 | 0–10 V, 1–5 V, ±10 / ±5 / ±2,5 V | 16 bit | Sí, entre canales | 14 mm |
| 600-252-7BD01 | Entrada voltaje | 4 | 0–10 V, 1–5 V, ±10 / ±5 / ±2,5 V | 16 bit | Sí, entre canales | 14 mm |
| 600-252-7BH21 | Entrada voltaje | 8 | 0–10 V, 1–5 V, ±10 / ±5 / ±2,5 V | 16 bit | Sí, entre canales | 25 mm |
| 600-252-4CB01 | Entrada voltaje 24 V | 2 | 0–24 V, ±24 V | 12 bit | No | 14 mm |
| 600-252-4CD01 | Entrada voltaje 24 V | 4 | 0–24 V, ±24 V | 12 bit | No | 14 mm |
| 600-253-4AB01 | Entrada RTD | 1 (3/4 hilos) o 2 (2 hilos) | Pt100, Pt1000, Ni100, Ni1000, LG-Ni1000, 150–6000 Ω | 16 bit | No | 14 mm |
| 600-253-4AD01 | Entrada RTD | 2 (3/4 hilos) o 4 (2 hilos) | Pt100, Pt1000, Ni100, Ni1000, LG-Ni1000, 150–6000 Ω | 16 bit | No | 14 mm |
| 600-253-4BH21 | Entrada RTD | 8 (2 hilos) | Pt100, Pt1000, Ni100, Ni1000, LG-Ni1000, 150–6000 Ω | 16 bit | No | 25 mm |
| 600-254-4AD02 | Entrada termopar | 4 | Tipos E, J, K, N, R, S, T, B, C, L; ±80 mV | 16 bit | Sí, entre canales | 14 mm |
| 600-254-4AH22 | Entrada termopar | 8 | Tipos E, J, K, N, R, S, T, B, C, L; ±80 mV | 16 bit | Sí, entre canales | 25 mm |
| 600-260-4AB01 | Salida corriente | 2 | 0/4–20 mA, carga ≤ 600 Ω | 12 bit | No | 14 mm |
| 600-260-4AD01 | Salida corriente | 4 | 0/4–20 mA, carga ≤ 600 Ω | 12 bit | No | 14 mm |
| 600-261-4AB01 | Salida voltaje | 2 | ±10 V, 0–10 V, 1–5 V, carga ≥ 1 kΩ | 12 bit | No | 14 mm |
| 600-261-4AD01 | Salida voltaje | 4 | ±10 V, 0–10 V, 1–5 V, carga ≥ 1 kΩ | 12 bit | No | 14 mm |
Sistema TB20: cada módulo se entrega completo (módulo base, módulo electrónico y conector frontal), con cambio en caliente, IP20, 0 a +60 °C, CE y UL. Los módulos TB20 no se pueden combinar con sistemas de E/S de otros fabricantes. SIMATIC es una marca registrada de Siemens AG.
