Descripción

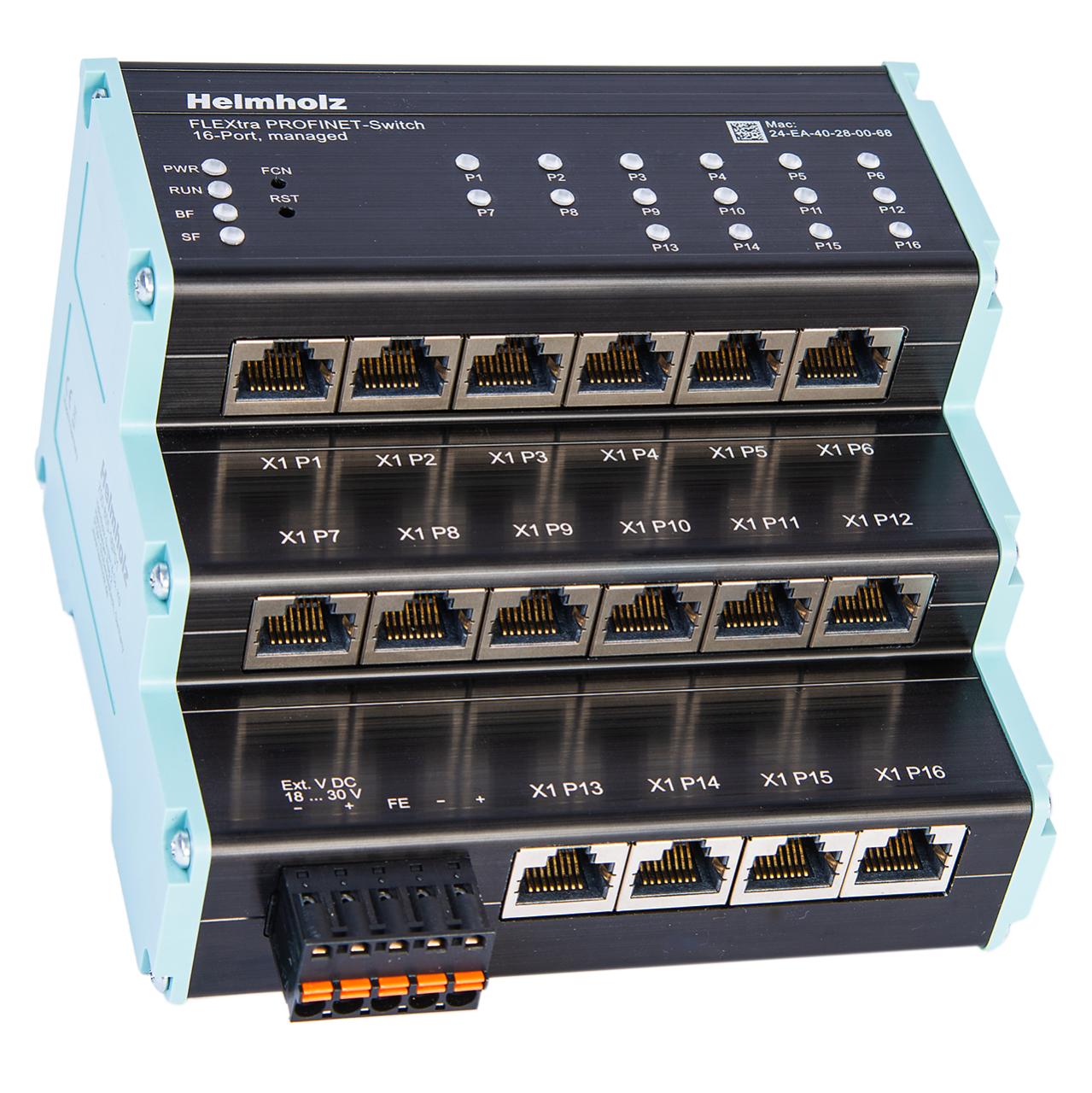

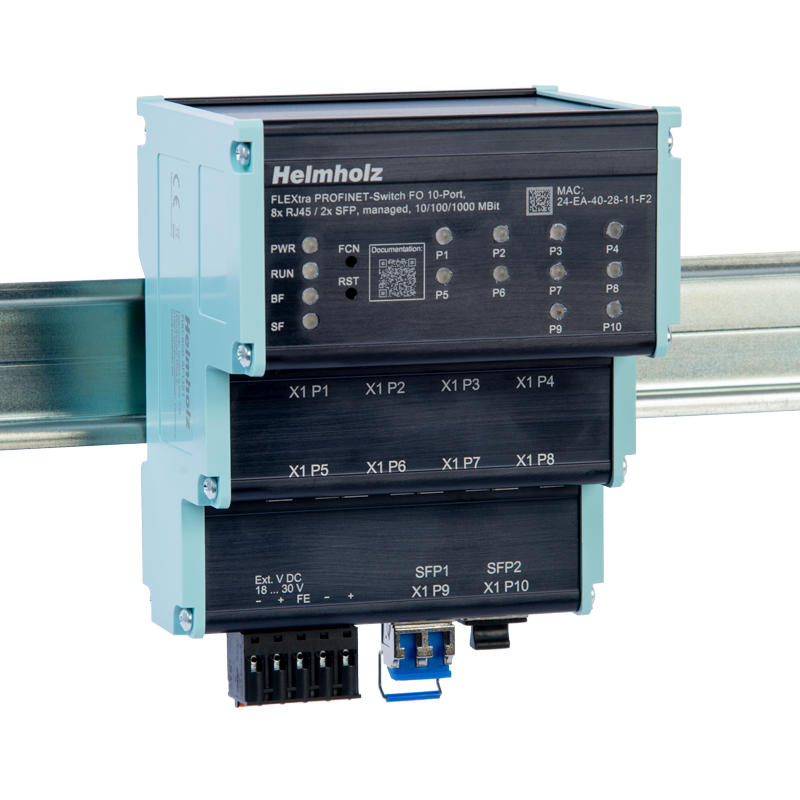

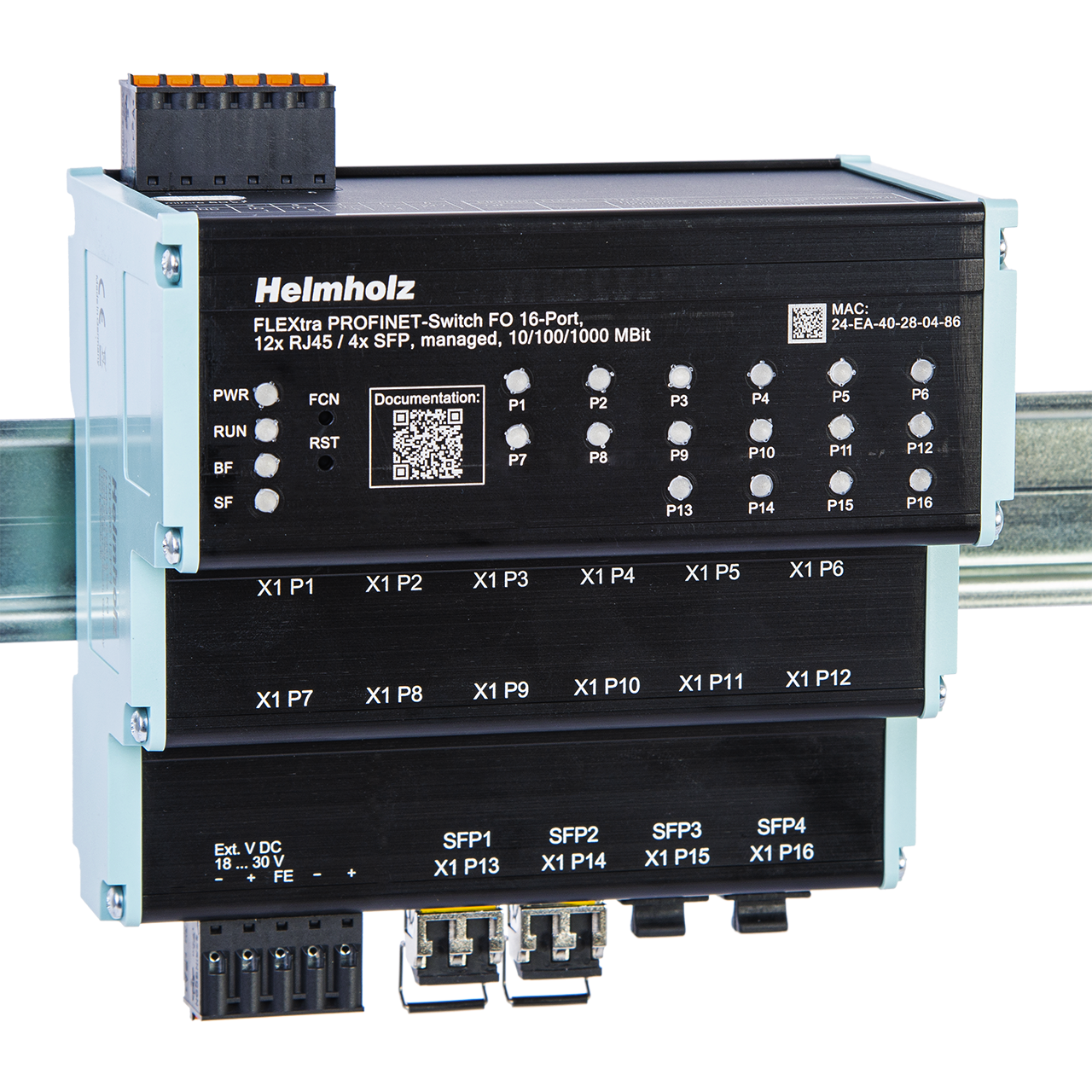

Los FLEXtra STAGE PROFINET-Switch de Helmholz son switches administrables que unen en un mismo equipo la red PROFINET de la máquina (Clase de Conformidad B) y la red Ethernet de TI de hasta 1 Gbit/s. Se ofrecen con 16 puertos RJ45, con 8 RJ45 + 2 SFP y con 12 RJ45 + 4 SFP para fibra óptica.
Priorizan siempre el tráfico PROFINET de los componentes de la máquina, aun cuando conviven con nodos Ethernet. Para administrar la red ofrecen SNMP, NTP, VLAN, port mirroring, mapeo QoS/CoS y estadísticas detalladas. La configuración se puede respaldar en una tarjeta SD o cargar desde ella para la puesta en marcha en serie.
Incluyen 4 entradas y 2 salidas digitales de 24 VDC para habilitar puertos o señalizar su estado; su función se asigna en el archivo GSDML. La alimentación es redundante y los LED de estado en la cara superior quedan visibles con el equipo completamente cableado.
Funciones PROFINET
- Priorización de tramas PROFINET frente al tráfico web, FTP o multimedia
- Integración en TIA Portal u otra herramienta de ingeniería mediante archivo GSDML
- Asignación de la configuración por nombre de dispositivo y reemplazo de equipos sin programadora
- Detección de vecinos (LLDP) y de topología
- Redundancia en anillo como cliente MRP
- Habilitación o deshabilitación de cada puerto
- Alarmas de diagnóstico ante problemas de red y datos de identificación y mantenimiento (I&M)
Características
- 16 RJ45, 8 RJ45 + 2 SFP o 12 RJ45 + 4 SFP; RJ45 de 10/100/1000 Mbit/s, SFP de 1 Gbit/s (módulos SFP no incluidos)
- PROFINET Clase de Conformidad B, MRP
- SNMP V2/V3, NTP, VLAN, port mirroring, QoS/CoS y estadísticas por puerto
- Respaldo y carga de la configuración en tarjeta SD
- 4 entradas digitales (tipo 3, EN 61131-2) y 2 salidas digitales de 500 mA
- Alimentación redundante 2 × 24 VDC (18–30 VDC)
- Temperatura de operación de −40 a +75 °C
Comparativa switches Helmholz FLEXtra
| Modelo | Gestión | Puertos | Velocidad | PROFINET | Alimentación | Temperatura | IP |
|---|---|---|---|---|---|---|---|
| FLEXtra FLAT Ethernet | No administrable | 5, 8 o 16 RJ45 | 100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra SLIM Ethernet | No administrable | 5, 8 o 16 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +60 °C (100 Mbit/s) |
IP20 |
| FLEXtra SLIM SPE | No administrable | 4 SPE (T1L) + 2 RJ45 | SPE 10 Mbit/s RJ45 1 Gbit/s |
CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra IP67 Ethernet | No administrable | 8 M12 | 100 Mbit/s | CC-A | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra FLAT PROFINET | Administrable | 4, 8 o 16 RJ45 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C (16 puertos: 0 a +60 °C) |
IP20 |
| FLEXtra SLIM PROFINET | Administrable | 5 u 8 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s (FO: 1 Gbit/s) |
CC-B*, MRP | 18–30 VDC | −25 a +60 °C (FO: −40 a +70 °C) |
IP20 |
| FLEXtra IP67 PROFINET | Administrable | 8 M12 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra STAGE PROFINET | Administrable | 16 RJ45 8 RJ45 + 2 SFP 12 RJ45 + 4 SFP |
1 Gbit/s | CC-B, MRP | 2 × 18–30 VDC redundante |
−40 a +75 °C | IP20 |
CC-A / CC-B = Clase de Conformidad PROFINET A / B · MRP = redundancia en anillo como cliente MRP · SPE = Single Pair Ethernet · FO = variante con puertos SFP para fibra óptica.
* En el FLEXtra SLIM PROFINET la certificación Clase B está en trámite según el fabricante. Los módulos SFP se venden por separado.
