Descripción

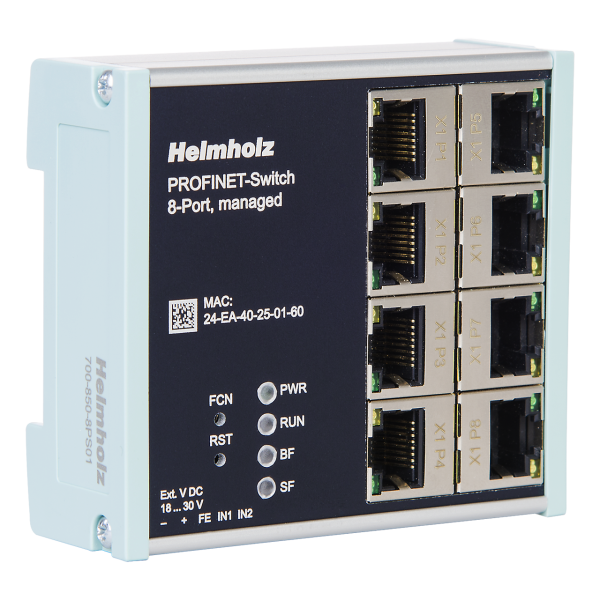

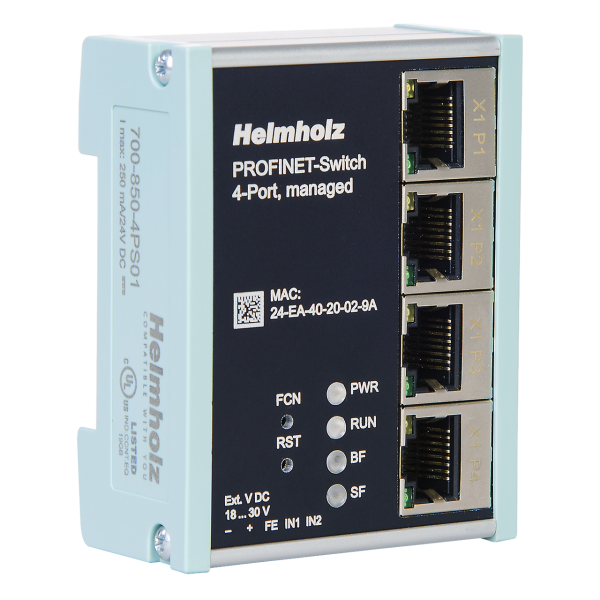

Los FLEXtra FLAT PROFINET-Switch de Helmholz son switches administrables de 4, 8 o 16 puertos RJ45 a 100 Mbit/s, compatibles con PROFINET Clase de Conformidad B. Su formato plano ahorra espacio en el tablero y los LED de estado en la cara superior quedan siempre visibles, incluso con el equipo completamente cableado.
La función principal de un switch PROFINET administrable es priorizar el tráfico PROFINET en la red de la máquina: distingue las tramas PROFINET de las consultas web, transferencias FTP o flujos multimedia, y bajo alta carga da preferencia a las tramas críticas para evitar pérdidas. Se integra en la herramienta de ingeniería mediante archivo GSDML, y LLDP, DCP y las alarmas de diagnóstico se configuran desde ahí.
Funciones PROFINET
- Priorización de tramas PROFINET frente al tráfico web, FTP o multimedia
- Integración en TIA Portal u otra herramienta de ingeniería mediante archivo GSDML
- Asignación de la configuración por nombre de dispositivo y reemplazo de equipos sin programadora
- Detección de vecinos (LLDP) y de topología
- Redundancia en anillo como cliente MRP
- Habilitación o deshabilitación de cada puerto
- Alarmas de diagnóstico ante problemas de red y datos de identificación y mantenimiento (I&M)
Características
- 4, 8 o 16 puertos RJ45 de 100 Mbit/s full duplex
- PROFINET Clase de Conformidad B; certificación UL
- Port mirroring y escaneo PROFINET
- Alimentación 24 VDC (18–30 VDC)
- Temperatura de operación de −40 a +75 °C (versión de 16 puertos: 0 a +60 °C)
Comparativa switches Helmholz FLEXtra
| Modelo | Gestión | Puertos | Velocidad | PROFINET | Alimentación | Temperatura | IP |
|---|---|---|---|---|---|---|---|
| FLEXtra FLAT Ethernet | No administrable | 5, 8 o 16 RJ45 | 100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra SLIM Ethernet | No administrable | 5, 8 o 16 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +60 °C (100 Mbit/s) |
IP20 |
| FLEXtra SLIM SPE | No administrable | 4 SPE (T1L) + 2 RJ45 | SPE 10 Mbit/s RJ45 1 Gbit/s |
CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra IP67 Ethernet | No administrable | 8 M12 | 100 Mbit/s | CC-A | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra FLAT PROFINET | Administrable | 4, 8 o 16 RJ45 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C (16 puertos: 0 a +60 °C) |
IP20 |
| FLEXtra SLIM PROFINET | Administrable | 5 u 8 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s (FO: 1 Gbit/s) |
CC-B*, MRP | 18–30 VDC | −25 a +60 °C (FO: −40 a +70 °C) |
IP20 |
| FLEXtra IP67 PROFINET | Administrable | 8 M12 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra STAGE PROFINET | Administrable | 16 RJ45 8 RJ45 + 2 SFP 12 RJ45 + 4 SFP |
1 Gbit/s | CC-B, MRP | 2 × 18–30 VDC redundante |
−40 a +75 °C | IP20 |
CC-A / CC-B = Clase de Conformidad PROFINET A / B · MRP = redundancia en anillo como cliente MRP · SPE = Single Pair Ethernet · FO = variante con puertos SFP para fibra óptica.
* En el FLEXtra SLIM PROFINET la certificación Clase B está en trámite según el fabricante. Los módulos SFP se venden por separado.
