Descripción

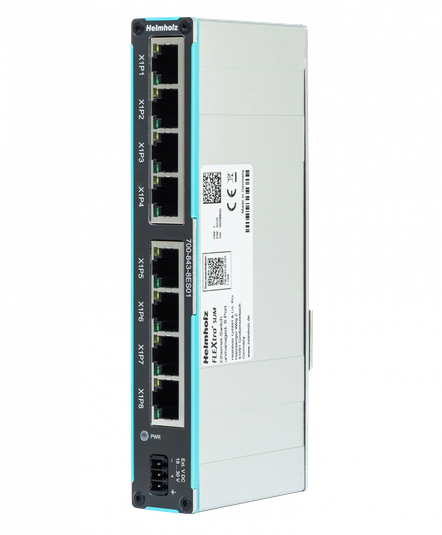

Los switches Ethernet FLEXtra SLIM no administrables de Helmholz tienen un diseño angosto (25 mm de ancho) pensado para tableros con poco espacio, como los distribuidos a lo largo de correas transportadoras. Se montan en riel DIN y funcionan Plug & Play, sin configuración.

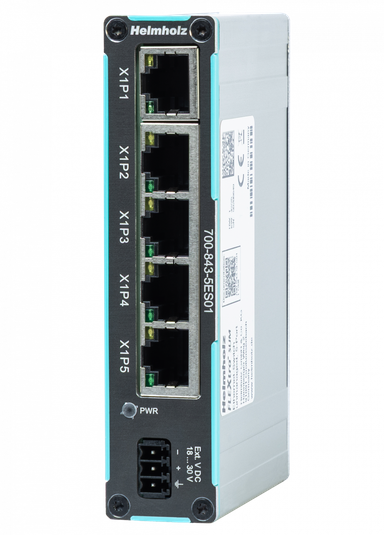

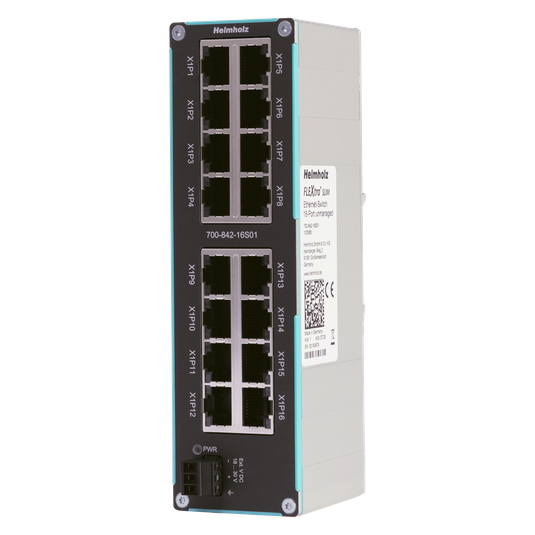

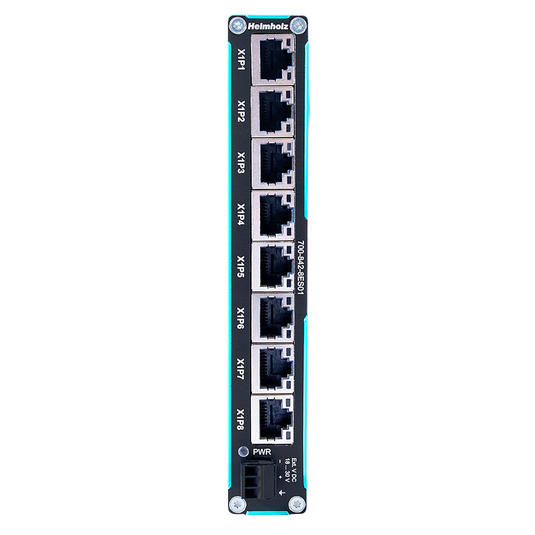

Se ofrecen con 5, 8 o 16 puertos RJ45 a 10/100 Mbit/s, con 5 u 8 puertos Gigabit, y en una versión con 6 puertos RJ45 Gigabit más 2 puertos SFP para fibra óptica a 1 Gbit/s.
Es apto para redes PROFINET: deja pasar correctamente LLDP (detección de vecinos) y PTCP (sincronización de tiempo), por lo que cumple la Clase de Conformidad A.
Características
- Ancho de solo 25 mm para montaje en riel DIN
- 5, 8 o 16 puertos RJ45 a 100 Mbit/s, o 5 u 8 puertos a 1 Gbit/s

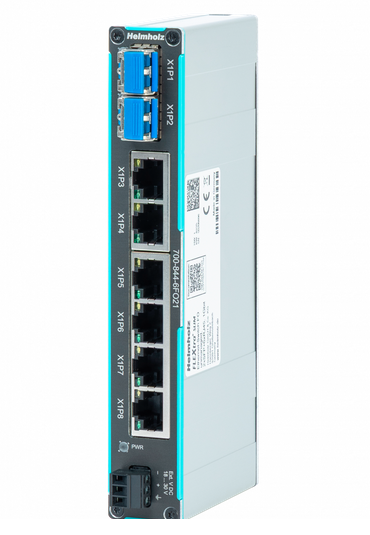

- Versión con 6 RJ45 + 2 SFP Gigabit para enlaces de fibra óptica (módulos SFP no incluidos)
- Compatible con PROFINET, Clase de Conformidad A
- Alimentación 24 VDC (18–30 VDC) con conector incluido
- Temperatura de operación de −25 a +60 °C (versiones 100 Mbit/s)
Comparativa switches Helmholz FLEXtra
| Modelo | Gestión | Puertos | Velocidad | PROFINET | Alimentación | Temperatura | IP |
|---|---|---|---|---|---|---|---|
| FLEXtra FLAT Ethernet | No administrable | 5, 8 o 16 RJ45 | 100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra SLIM Ethernet | No administrable | 5, 8 o 16 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s o 1 Gbit/s | CC-A | 18–30 VDC | −25 a +60 °C (100 Mbit/s) |
IP20 |
| FLEXtra SLIM SPE | No administrable | 4 SPE (T1L) + 2 RJ45 | SPE 10 Mbit/s RJ45 1 Gbit/s |
CC-A | 18–30 VDC | −25 a +75 °C | IP20 |
| FLEXtra IP67 Ethernet | No administrable | 8 M12 | 100 Mbit/s | CC-A | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra FLAT PROFINET | Administrable | 4, 8 o 16 RJ45 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C (16 puertos: 0 a +60 °C) |
IP20 |
| FLEXtra SLIM PROFINET | Administrable | 5 u 8 RJ45 6 RJ45 + 2 SFP |
100 Mbit/s (FO: 1 Gbit/s) |
CC-B*, MRP | 18–30 VDC | −25 a +60 °C (FO: −40 a +70 °C) |
IP20 |
| FLEXtra IP67 PROFINET | Administrable | 8 M12 | 100 Mbit/s | CC-B, MRP | 18–30 VDC | −40 a +75 °C | IP67 |
| FLEXtra STAGE PROFINET | Administrable | 16 RJ45 8 RJ45 + 2 SFP 12 RJ45 + 4 SFP |
1 Gbit/s | CC-B, MRP | 2 × 18–30 VDC redundante |
−40 a +75 °C | IP20 |
CC-A / CC-B = Clase de Conformidad PROFINET A / B · MRP = redundancia en anillo como cliente MRP · SPE = Single Pair Ethernet · FO = variante con puertos SFP para fibra óptica.
* En el FLEXtra SLIM PROFINET la certificación Clase B está en trámite según el fabricante. Los módulos SFP se venden por separado.
