Descripción

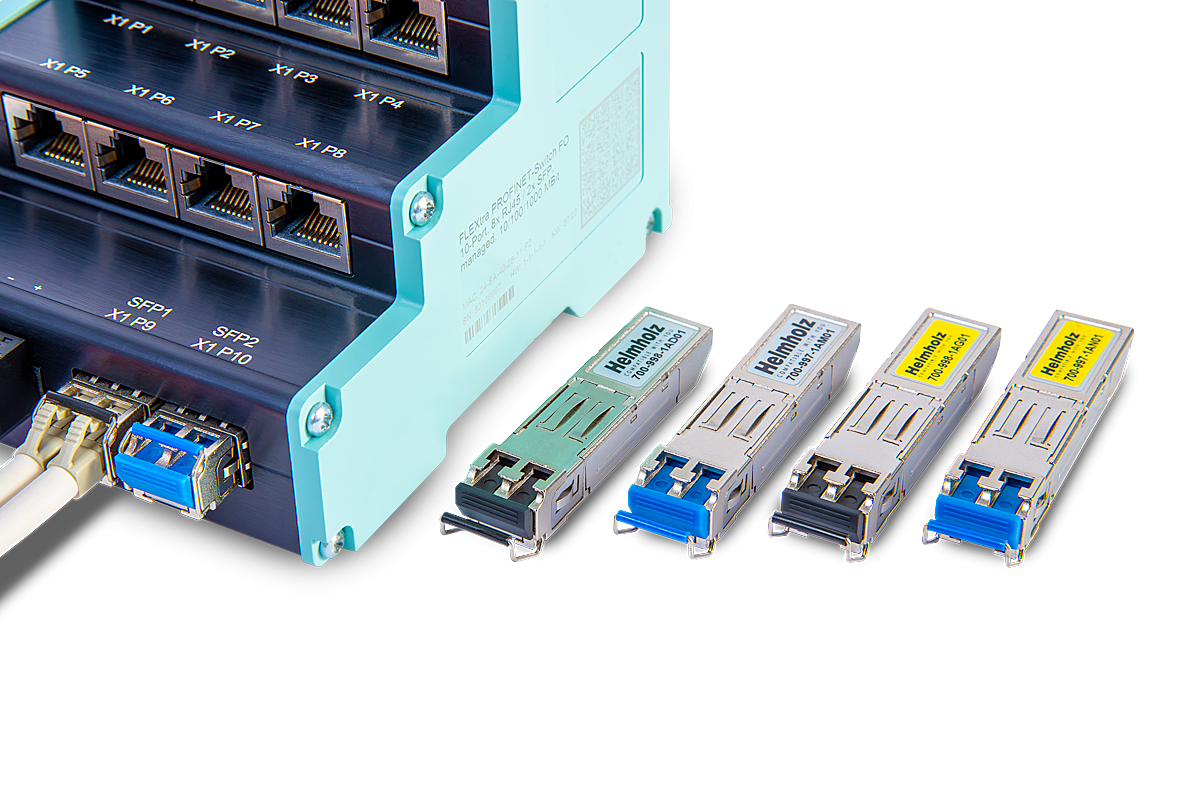

Los módulos transceptores SFP de Helmholz permiten conectar fibra óptica a los switches FLEXtra con puertos SFP, como el FLEXtra SLIM y el FLEXtra STAGE, y también a otros switches con puerto SFP compatible. Trabajan a 1 Gbit/s (1,25 Gbit/s de línea) con conector LC dúplex.
Hay versiones para fibra multimodo, hasta 500 m o 2 km, y monomodo, hasta 10 km o 40 km. Se instalan siempre en pares, uno en cada extremo del enlace, con un cable de fibra adecuado al tipo de módulo.
Para instalarlo se baja la traba, se retira la tapa protectora, se inserta el módulo en el puerto SFP libre y se conecta el cable LC; al subir la traba el módulo queda bloqueado. Se pueden conectar y desconectar con el switch energizado, pero hacerlo durante la operación interrumpe la comunicación por ese enlace.
Características
- Estándar SFP, 1 Gbit/s, conector LC dúplex
- Multimodo 850 nm (500 m) y 1310 nm (2 km); monomodo 1310 nm (10 km y 40 km)
- Láser Clase 1 según IEC 60825-1
- Diagnóstico digital según SFF-8472
- Temperatura de operación de −40 a +85 °C
- Conexión y desconexión en caliente

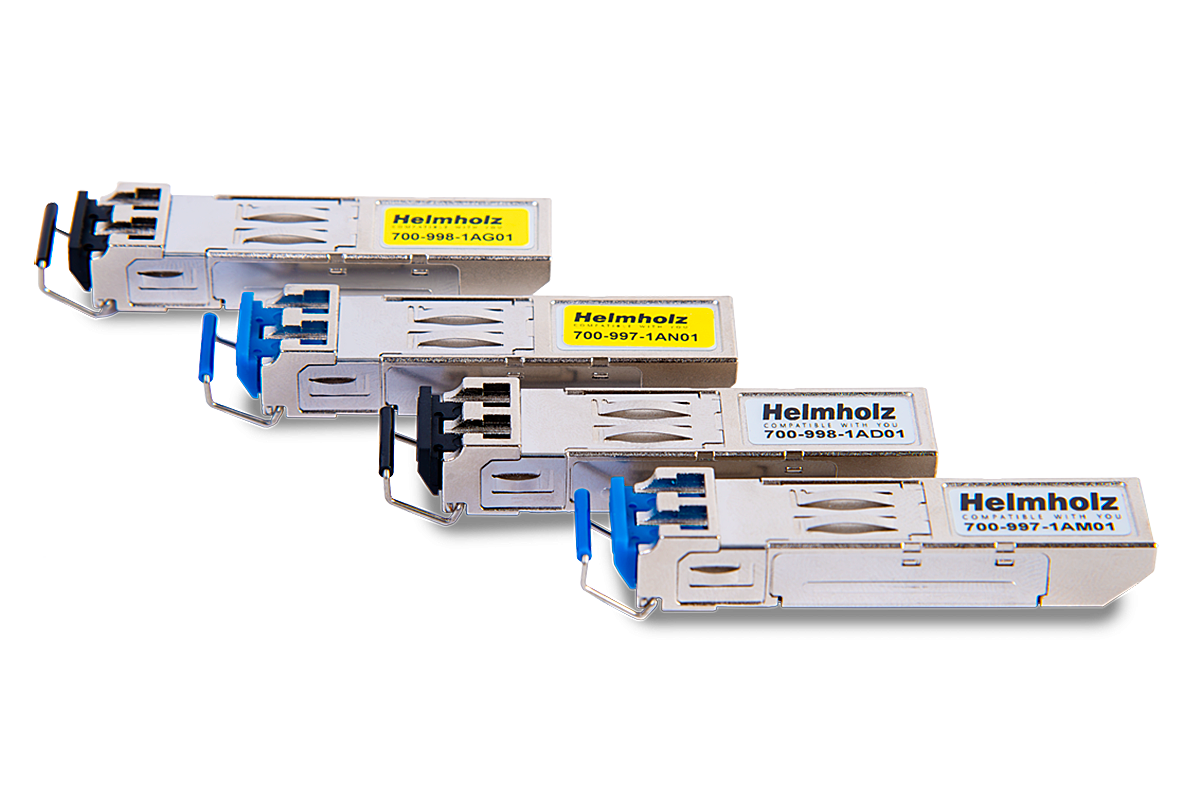

Módulos SFP disponibles
| Código | Fibra | Longitud de onda | Alcance |
|---|---|---|---|
| 700-998-1AD01 | Multimodo | 850 nm | Hasta 500 m |
| 700-998-1AG01 | Multimodo | 1310 nm | Hasta 2 km |
| 700-997-1AM01 | Monomodo | 1310 nm | Hasta 10 km |
| 700-997-1AN01 | Monomodo | 1310 nm | Hasta 40 km |
