Descripción

Diseño de módulo de tres componentes:

Los módulos de E/S TB20 constan de tres componentes: Un conector frontal independiente, un módulo electrónico y un módulo base. Un mecanismo de bloqueo garantiza que todos los módulos se puedan montar rápidamente y fijar de forma segura en el riel DIN, garantizando al mismo tiempo una conexión eléctrica fiable. Asimismo, todos los módulos se pueden desmontar fácil y rápidamente para realizar tareas de mantenimiento o ampliar el sistema.
Los módulos se entregan como unidades completamente ensambladas (es decir, como un solo conjunto) y se pueden instalar inmediatamente.
Este concepto hace innecesario el mantener piezas especiales costosas en stock.

Tres componentes

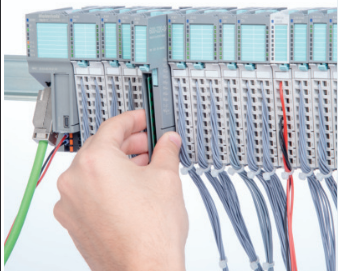

Capacidad de intercambio en caliente (HOT SWAPPING):

Cambio de módulos en caliente

Los módulos individuales se pueden reemplazar rápida y fácilmente mientras el resto del sistema sigue funcionando. Los módulos electrónicos compatibles con hot swapping, ayudan a minimizar los tiempos de muertos en caso de reemplazo.

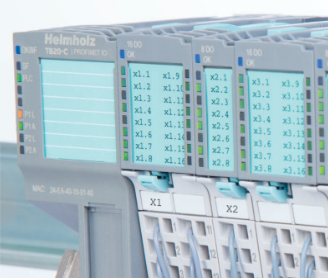

Marcado claro y único:

Etiquetado

El diseño del sistema, garantiza que cada canal esté marcado de forma clara e inequívoca y que sea de fácil lectura durante el funcionamiento. Esto permite la asociación correcta del terminal eléctrico a su correspondiente LED. Las tiras de etiquetado son aptas para impresoras láser.

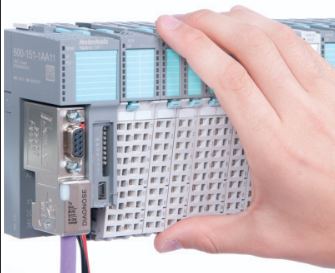

Manejo ideal gracias a un diseño compacto:

El diseño ergonómico del sistema TB20 facilita su manejo. Sus dimensiones compactas, que ahorran espacio, con un grado de protección IP20, no comprometen la robustez de los componentes ni la confiabilidad de sus contactos eléctricos para las demandantes aplicaciones industriales.
Gracias a la variedad de módulos de entrada, salida, entrada/salida con hasta 16 canales digitales y 8 canales analógicos, es posible implementar múltiples arquitecturas para satisfacer los más diversos escenarios que el sistema de control enfrente.

Diseño compacto

Información adicional

Tipo Módulo

DI 2 x DC 24 V, DI 4 x DC 24 V, DI 8 x DC 24 V, DI 16 x DC 24 V, DI 8 x 24 V GND reading, DI 16 x 24 V GND reading, DI 3 x DC 24 V, 3-wire, DI 6 x DC 24 V, 3-wire, DI 2 x AC 230 V, per channel N, DI 4 x AC 230 V, per channel N, DI 8 x AC 230 V, per channel N, DO 2 x DC 24 V, 500 mA, DO 4 x DC 24 V, 500 mA, DO 8 x DC 24 V, 500 mA, DO 16 x DC 24 V, 500 mA, DO 8 x DC 24 V, 300 mA, sink, DO 16 x DC 24 V, 300 mA, sink, DO 4 x DC 24 V, 700 mA, High Feature, DO 8 x DC 24 V, 700 mA, High Feature, DO 16 x DC 24 V, 700 mA, High Feature, DO 2 x DC 24 V, 2 A, DO 4 x DC 24 V, 2 A, DO 2 x relay, AC 230 V, 5 A, changeover, DO 4 x relay, AC 230 V, 5 A, changeover, DIO 2 x In / 2 x Out DC 24 V, 500 mA, DIO 4 x In / 4 x Out DC 24 V, 500 mA, DIO 8 x Out / 8 x In DC 24 V, 500 mA
